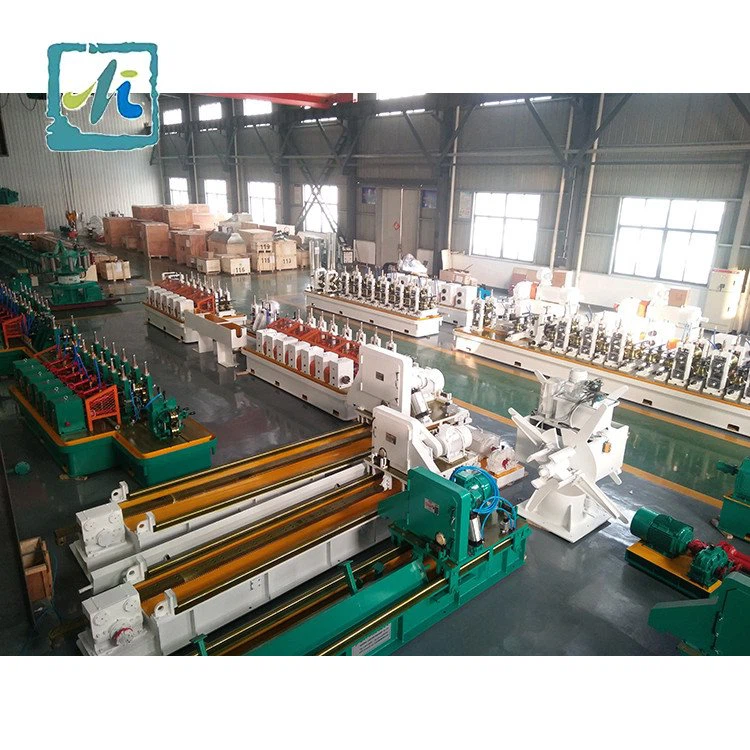

Högfrekvent svetsning av kolrörsmaskin

Högfrekvent svetsad rörkvarn är designad för att använda rullformande stålband i olika former. Med högfrekvent induktionsuppvärmning kan denna linje producera sektionsmaterial av olika diametrar och storlekar genom att klämma samman svetsfogarna i stängd form. Tillämpningen av avancerad bländare, PLC-regleringsenhet för automatisk styrning säkerställer att produktionslinjen fungerar tillförlitligt och fungerar och underhålls enkelt.

Hela linjens struktur

Dubbel 5 ton Uncoiler

Dubbel armtyp

Lastkapacitet: 5 ton.

Strip Bredd: Maximalt - 12" (305 mm)

4-bladig hydraulisk kiltyp Expansion

Manuell svarvning av dornen

Manuell basrotation med automatisk lägesstoppmekanism

Spolhållare: 4

Halvautomatisk svetsenhet för skjuvänden

Bärbar, Push-Away-typ

Max. Strip Bredd: 10" (250 mm)

Max. Striptjocklek: .140" (3,5 mm)

Hydrauliska klämmor

Hydraulisk skjuvning

Automatisk TIG-svetsning

Horisontell remsackumulator

Skivrotation (vridbord) typ

Strip Bredd: 1,6" till 12" (40 mm till 305 mm)

Striptjocklek: .020" till .140" (0,500 till 3,5 mm)

Strip Entry Guide Unit för att vända remsan från platt till rak upp

Driven Strip Pinch Roll med pneumatisk Roll Pinch

Disc-Rotation Looping Unit

Flexibel loopningstyp

Strip Lagringskapacitet: 500 m till 1000 m

Avsluta remsguidenheten för att vända remsan från rakt upp till platt

Roll Forming Mill

5-rullar plattare

4 x universaldrivna haverier med enpunktsjustering

8 sidorullstativ

Axelstorlek för drivna stativ - 65 mm

Axelstorlek för valsar på tomgång: 45 mm

Material: Drivna stativ - Gjutstål JIS S45C.

Växellådshus - Gjutstål JIS S45C

Axlar - 42 CrMo, värmebehandlade

Spiralparaplyväxlar - DIN 20 MnCrTi4, värmebehandlad

Motoreffekt för formningsverk: 1x 75 KW VFD AC-motor

NEMA / IP 52 Överensstämmelse för elektriska ledningar, anslutningar och skåp

Svetsavsnitt

3-vägs justeringssömguidenhet

2-valsad svetsvalslåda

200 KW halvledarsvetsare

Tandem Scarfing Unit med pneumatisk snabblyftning för kniv

Driven pärlupprullare

Vattensläckande kylzon

Storleksverk

4 x universaldrivna dimensioneringspass med enpunktsjustering

4 x inaktiv sidostöd

3 x Turksheads

Axelstorlek för drivna stativ - 65 mm

Axelstorlek för tomgångssideroll - 45 mm

Material: Drivna stativ - Gjutstål JIS S45C.

Växellådshus - Gjutstål JIS S45C

Axlar - 42 CrMo. Värmebehandlad

Spiralparaplyväxlar - DIN 20 MnCrTi4, värmebehandlad

Motoreffekt för dimensioneringsverk: 1x 75 Kw VFD AC-motor.

Elektriska ledningar, anslutningar och skåp

Flying Cut-Off

Kallsågstyp

Datoriserad längdkontroll med pekskärm HMI

Tube OD Range: Max. 3" (76,2 mm)

Rörets väggtjocklek: Max. .140 (3,6 mm)

Rörskärningslängd: 4 M - 10 M.

Skärtolerans: + 2 mm

Sågblad OD: 600 mm

Saw Blade Cutting Traverse av Siemens Servomotor

Sågbladskärning av Siemens Servomotor

Rörklämmor: Pneumatiska

Cut-Off Carriage Traverse: Rack GG-förstärkare; Drev med Siemens VFAC-motor

Run Out and Dump Table

Driven rulltransportör med tippbord

Manuell buntstation

Arbetsprocess för högfrekvent svetsad rörkvarn

Spolbelastning - Rullning - Remsfogning - Ackumulator - Formning - HF-svetsning - Pärlborttagare - Kylning - Storlek GG-förstärkare; Rätning - Mätvals - Flygsågskärning - Kör ut transportband
